Характеристики встроенной платы управления E721 привода откатных ворот С720:
| Напряжение электропитания | ~230 В, (+6% -10%), 50 Гц |
| Потребляемая мощность | 10 Вт |
| Макс. мощность привода | 220 Вт |
| Электропитание аксессуаров | =24 В |
| Макс. потребление тока аксессуарами | 500 мА |
| Диапазон рабочих температур | -20°C + 55°C |
| Плавкие предохранители | Самовосстанавливающиеся |
| Режимы работы | Автоматический (A), Полуавтоматический (E), Автоматический + Таймер (At), Безопасность + Автоматический (SA), Автоматический + Парковка (AP), Присутствие оператора (C), Автоматический + Безопасность (S), Безопасность + Пошаговый (SP), Полуавтоматический + Пошаговый (EP), Полуавтоматический (B), Смешанный (C) |
| Время работы | от 0 до 9 мин 50 сек |
| Время автоматического закрывания | от 0 до 9 мин 50 сек |
| Тяговое усилие привода | Программируется, 50 уровней |
| Входы | Bus 2 easy 5 входов (открыть A,открыть B закрыть, стоп, устройства безопасности при открывании, устройства безопасности при закрывании) |
| Выходы | 1 программируемый выход(fail-safe (тест фотоэлементов),сигнальные устройства, лампа-индикатор, лампа дополнительного освещения, активируемая 2-м радиоканалом), сигнальная лампа |
| Разъемы | OMNIDEC (XF 433 или XF 868) |
| Средство программирования | 3 кнопки (+, -, F) и ЖК-дисплей |
| Программируемые функции | Режимы работы,время автоматического закрывания А,время автоматического закрывания В, тяговое усилие,скорость открывания,скорость закрывания,длина замедления,предварительное включение сигнальной лампы,режим работы устройств безопасности при открывании,режим работы устройств безопасности при закрывании,чувствительность устройства обнаружения препятствий,частичное открывание,режим Master/Slave |
| Скорость | Программируется, 10 уровней |
Инструкции для привода FAAC C720 для откатных ворот.
Запасные части для FAAC 720: каталог и чертежи.
Краткое руководство FAAC C 720.

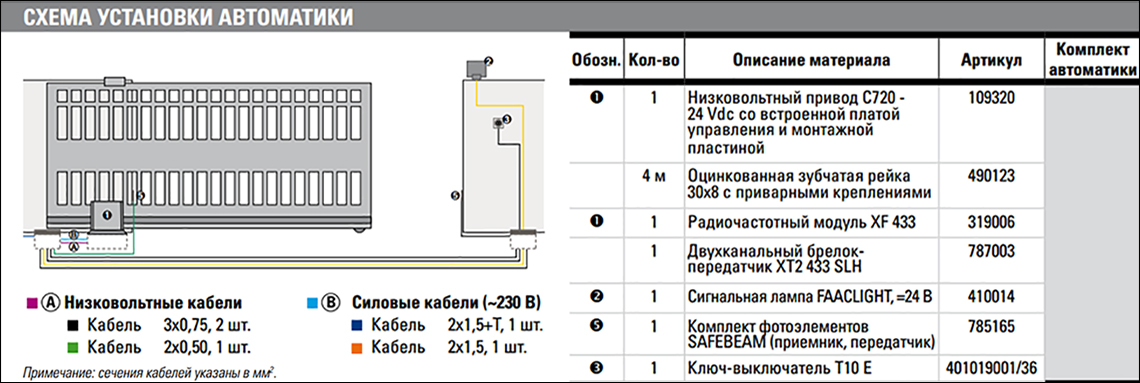

.jpg "Привод FAAC C720+аксессуары")
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 6 м |
| Размеры привода | 300 мм x 180 мм x 280 мм |
| Вес привода в упаковке | 8,9 кг |
| Питание привода | ~230 В, 50 (60) Гц |
| Тип привода | Механический редуктор |
| Скорость вращения двигателя | 3200 об/мин |
| Максимальное усилие | 320 Н |
| Интенсивность использования привода | 100% |
| Потребляемая мощность привода | 170 Вт |
| Класс защиты привода | IP 44 |
| Рабочая температура привода | -20°C — +55°C |
| Питание двигателя | =24 В |
| Термозащита | - |
| Конденсатор | - |
| Потребляемый приводом ток | 7 A |
| Тип концевых выключателей | Магнитные |
| Тип масла | - |
| Максимальный крутящий момент | 18 Нм |
| Скорость ворот | 18 м/мин |
| Передаточное отношение | - |
| Зубчатая рейка | мод 4 |
